ARTIFICIAL LIFT (BASIC)

Artificial Lift sebenarnya adalah salah satu bagian dari metoda produksi, Artificial lift dilakukan karena tekanan normal dari sumur sudah tidak bisa lagi mengeluarkan minyak bumi.

METODA PRODUKSI DIBAGI 2 :
1.MENGALIR DENGAN SENDIRINYA (NATURAL FLOWING WELL)
2. ARTIFICIAL LIFT (PENGANGKATAN BUATAN)

Untuk Natural Flowing Well , saya rasa tidak usah dibahas lagi karena sudah jelas, minyak bumi dari dalam sumur dengan tekanannya akan menuju ke permukaan bumi melalui tubing, wellhead dan X-tree menuju fasilitas produksi.

ARTIFICIAL LIFT (Pengangkatan buatan)

a. SEMBUR BUATAN (GAS LIFT) (McMurry, Camco, Otis)
b. POMPA :
- ELECTRIC SUBMERSIBLE PUMP (ESP) (Reda,Odi, Centrilift)
- SUCKER ROD PUMP (POMPA ANGGUK)
- HYDRAULIC PUMPING UNIT (HPU)
- PROGRESSIVE CAVITY PUMP (PCP)

a. SEMBUR BUATAN (Gas Lift)

BILA TEKANAN RESERVOIR TIDAK MAMPU LAGI MENDORONG FLUIDA, MULAI DARI RESERVOIR – SEPARATOR, MAKA DIPERLUKAN PENGANGKATAN BUATAN

PRINSIP KERJA GAS LIFT
PRINSIP KERJA DARI GAS LIFT ADALAH, GAS YANG DIINJEKSIKAN MELALUI ANNULUS CASING AKAN BERCAMPUR DENGAN FLUIDA DALAM KOLOM TUBING MELALUI KATUP-KATUP GAS LIFT.

GAS LIFT :
Fluida Terangkat Kepermukaan Karena :
1.Dorongan Gas Bertekanan Tinggi Melalui Katup-katup Gas Lift
2.Fluida Dalam Tubing Lebih Ringan, Karena :

DENSITAS MENJADI LEBIH KECIL

VISCOSITAS LEBIH RENDAH

-PERBANDINGAN GAS DAN CAIRAN (GLR,GOR)

LEBIH BESAR DIBANDING FLUIDA RESERVOIR
- GRADIENT TEKANAN LEBIH KECIL

3. Tekanan dasar alir sumur menjadi lebih rendah

continue...(jenis katup)

Change ...yes I can ....and.. together we can

Sesungguhnya Allah tidak merobah keadaan sesuatu kaum sehingga mereka merobah keadaan yang ada pada diri mereka sendiri.” (Ar Rad:11)

mungkin gema obama sudah mulai berkurang di tanah airku saat ini, namun tidak tahulah nanti ketika pemilihan presiden USA tersebut dimulai tahun depan. Begitu banyak tokoh-tokoh yang diwawancarai , begitu banyak penduduk indonesia yang diwawancarai yang menyatakan harapannya agar dengan terpilihnya Obama akan membuat Indonesia lebih maju dan berubah dari keterpurukan.Seolah-olah nasib bangsa ini akan berubah jika nantinya Obama terpilih jadi presiden. Begitu gampangkah bangsa ini mengharapkan perubahan dari seorang Obama yang notabene hadir di indonesia hanya beberapa tahun di masa kecilnya (katakan orang lain)?,

Seringkali juga sewaktu kuliah dan sekolah dulu (yang saya sangat menyesalinya hingga sekarang) ketika akan ujian, sering terlontar dari mulut, "agh ..aman tuh ambo duduak dakek si "A" sajo, indak dapek A dapek C pun jadih kalau dapek sebeng-sebeng jawaban", seolah ditumpukan seluruh nasib ujian ke orang lain.

Sering juga ketika berhadapan atau tergantung sama Dosen killer, kita langsung berpasrah, "ah..ambo kan ndak lulus-lulus dan tamaik karano DOsen "fulan", nilai ambo tagantuang ciek dek inyo ", seringkali kita menumpukan nasib kita pada Dosen tersebut tanpa intropeksi diri dan mencari jalan keluar yang terbaik. Untuk ini saya ingat nasehat Dosen Pak Uyung Gatot sewaktu jadi PA saya, waktu itu saya mengeluh , "Pak sabananyo ambo dapek ujian yo C alah ditanganlah Pak tapi dek salah saketek se nyo pak, ambo diagiah D,apak Dosen tuh killer bana masak ndak namuah baragiah saketek"

Jawaban Pak Uyung, "novwan, jangan salahkan orang lain, kamu sendiri yang telah meletakkan posisimu di posisi yang bisa dikatakan dalam posisi bargain yang lemah, harusnya kamu bisa lebih baik lagi, jika tidak ingin digantung seperti itu kamu harus lebih baik, kamu harus berusaha maksimal dan mendapatkan hasil yang maksimal juga"

Namun , dari ayat diatas juga kita tidak boleh serta merta menyatakan bahwa kita harus egois merubah diri sendiri tanpa bantuan orang lain, Firman-Nya yang lain:"Hai manusia, sesungguhnya Kami menciptakan kamu dari seorang laki-laki dan seorang perempuan dan menjadikan kamu berbangsa-bangsa dan bersuku-suku supaya kamu saling mengenal ..." (Al Hujuraat [49]: 13). Kemudian di ayat yang lain Allah Ta'ala juga berfirman:"... Dan bertaqwalah kepada Allah yang dengan (mempergunakan) nama-Nya kamu saling meminta satu sama lain, dan (peliharalah) hubungan silaturahmi. Sesungguhnya Allah selalu menjaga dan mengawasi kamu" (An Nisaa' [4]: 1).

Dari ayat di atas tergambarkan dengan jelas bahwa keberadaan manusia sesungguhnya diciptakan tidak sendirian tetapi kemudian berkembang biak dan berbangsa-bangsa dan bersuku-suku untuk saling mengenal. Selain itu realitas keberagaman dan banyaknya manusia itu juga ditegaskan bahwa manusia sesungguhnya sebagai makhluk yang saling meminta satu sama lain. Ini artinya dalam menjalankan kehidupannya manusia tidak bisa sendirian, ia harus bersama orang lain dan membutuhkan orang lain

..tetapi ingat membutuhkan orang lain, ketika engkau memang sudah berusaha keras dan juga sering juga memberikan bantuan ke orang lain ketika membutuhkan...

barulah terjadi sinergi demi masa depan yang lebih baik.

Razaki alah sudah (Jumat religius)

Momen jumat ini saya akan coba untuk meng-intervensi blog saya dengan sebuah kalimat yang sering kali disebutkan sanak saudara, teman , atau orang tua. "razaki lah sudah", seringkali kalimat ini diucapkan kadang sebagai ucapan syukur, kadang sebagai ucapan patah arang karena tidak mendapatkan sesuatu, dan kadang karena hal lainnya ...lahir, Jodoh, rezeki, maut memang sudah ditetapkan namun seperti apakah ditetapkannya ...Wallahulam bisshowab

"Seringkali dalam hidup, kamu akan bertemu dengan orang yang lebih pandai, lebih cepat, lebih kaya, lebih berkuasa, dan lebih berbakat daripada kamu. Hanya karena memiliki kelebihan dibanding kamu tidak berarti kamu tidak bisa memenangkan pertandingan. Kalau kamu tetap percaya diri sendiri, melakukan hal-hal yang sebagian besar orang tidak mau melakukannya, dan tetap menghasilkan kemajuan setiap hari, kamu akan memenangkan pertandingan hidup"

Ketika janin manusia berumur 120 hari, maka ditentukan 4 hal yaitu rezeki, jodoh, usia, dan takdir baik dan buruknya. Bagaimana sebenarnya memahami hadits di atas untuk kita pergunakan menjalani kehidupan ini? Baiklah sebelumnya saya akan memberikan kisah nyata seorang Bapak. Sebut saja Pak Bedu. Tinggal di daerah Babelan, Bekasi. Pada awalnya beliau bekerja sebagai karyawan. Sampai suatu ketika datanglah sekelompok jamaah pengajian yang mabid di masjid dekat rumahnya. Seperti biasa selalu ada pertemuan antara jamaah yang datang dengan penduduk setempat, salah satunya Pak Bedu ini. Tidak ada penduduk lokal yang bergabung dengan jamaah tersebut, kecuali Pak Bedu ini. Semenjak bergabung, segalanya mulai berubah. Pak Bedu tidak lagi fokus ke pekerjaannya, hingga ia dipecat. Pak Bedu menjadi pengangguran, tapi ia tidak khawatir, karena dia yakin bahwa rezeki itu sudah ada yang ngatur. Hari hari pun berlalu, keuangan semakin menipis sementara pemasukan tidak ada. Rumah dalam pengawasan bank. Barang-barang dijual. Namun demikian Pak Bedu masih menyempatkan diri untuk menjadi sukarelawan di daerah gempa. Sementara istri dan anaknya yang juga membutuhkan bantuan dipasrahkan kepada Allah SWT. Pak Bedu sangat yang yakin bahwa rezeki sudah ada yang ngatur. Kita pun juga musti yakin bahwa rezeki sudah ada yang ngatur. Tapi bagaimana rezeki itu diatur? Kita tidak sedang menghakimi benar tidaknya tindakan Pak Bedu, tapi marilah kita merenung, berpikir dan bertafakur bagaimana rezeki itu diatur?

Saya mengajukan 2 dugaan bagaimana rezeki diatur, yaitu:

1. Aturan tanpa Kondisi, bunyinya kira-kira seperti ini: “Buat fulan bin fulan, rezeki anda seumur hidup adalah X. Tidak peduli usaha apa yang anda lakukan”. atau

2. Aturan dengan kondisi, bunyinya kira-kira seperti ini: “Buat fulan bin fulan, jika anda melakukan usaha A, maka rezeki anda adalah X, jika usaha B maka rezeki anda adalah Y, dan jika usaha C maka rezeki anda adalah Z…” dan seterusnya bisa lebih panjang dan kondisi yang lebih rumit.

Menurut anda, mana dari kedua aturan itu yang lebih mendekati makna ayat ini:

Sesungguhnya Allah tidak merobah keadaan sesuatu kaum sehingga mereka merobah keadaan yang ada pada diri mereka sendiri.” (Ar Rad:11)

Saya berpendapat bahwa aturan no 2 lebih mendekati makna ayat tersebut yang merupakan kalimat kondisi. Itulah makanya kita dianjurkan untuk shalat istikharah apabila menghadapi pilihan hidup yang rumit. Wallahulam bisshowab

taken from http://oktovan.wordpress.com/.

Drilling (finish)

CIRCULATION SYSTEM

Circulating system is very important in drilling operation
The function of this system are to assist rotating system in drilling the formation, provide the equipment which must there, materials and place for working, to prepare, maintain and change drilling mud.

Drilling Fluid

Cool and lubricate the bit and drill string.
Clean the bottom hole
Carry cuttings to the surface.
Remove cuttings from mud at the surface
Minimize formation damage.
Control formation pressure
Maintain hole integrity
Assist in well logging operation
Minimize corrosion of drillstring, casing and tubing.
Minimize contaminant problem
Minimizing torque, drag, and pipe sticking.
Improve drilling rate.

The Main Circulating equipment
Mud Pump
Mud Pits
Mud Mixing Equipment
Contaminant removal

Mud Pump

Mud pumps are the heart of the circulating system. The Primary function is to move large volumes of drilling fluids under high pressure.
There are two basic type of mud pump:

(1) The duplex,

(2) the triplex. The primary distinction is in the number of pistons and how they function.
The double action (duplex) pump is the most common pump in use.

Mud Pits

Large steel rectangular shaped container used to hold and control drilling fluid when it is out of well bore.
Mud pits are all basically the same, but are called “shaker pits” or “settling tanks”.
Steel pits are used because they can be rapidly installed, easy maintained and have a known volume

Mixing Hopper

A funnel-shaped device used when adding in solid materials during treatment of drilling fluid in the mud pits.
The primary type in use is The jet Hopper which operates on vacuum principle.
The mixing hoppers can handle 5-10 sack (up to 800 pounds) of materials per minute.

Mud Gas Separator

Mud gas separator sometimes called the “gas buster”, is mounted on the outside end of the conditioning equipment, next to shale shaker.
Its usually a vertical (sometimes horizontal) tank like container.
Eliminate larger quantities of free gas entrained in the drilling fluid.
Pipe any flammable and poisonous gases to a safe distance away from the rig.

Shale Shaker

The shale shaker is usually mounted on the end of the first mud pits (shaker pits).
Drilling fluid comes directly to the shale shaker from the well bore.
The primary function is to remove larger cuttings and broken formation pieces from the drilling fluid.
This is done by moving the drilling fluid over vibrating screens that separate the unwanted cuttings

Degasser
The Degasser Is usually mounted on the mud pits. The primary function is to continuously remove entrained gases from drilling mud.
Gasses will reduce drilling fluid density, pump efficiency, decrease the hydrostatic pressure the drilling fluid exert on the wellbore walls, and increase drilling fluid volume.
If great amount of gases are allowed to enter the wellbore, a kick may occur, which can lead to a blow out

Desander

The desander consists of number of cone-shaped cylinders that remove smaller solid particles that pass through the shale shaker screens.
The drilling fluid is forced through the cylinder under pressure with the heavier particles being removed and discharged through the bottom by centrifugal force.

Desilter

The desilter is similar to the desander in operation and function except that desilter can remove very small formation particles from the drilling fluid.

BOP SYSTEM

In order to control “kick”, so Blow out Preventers are instaled at the casing head on each rig.
Their fungtion is to control the fluid or gas up to the wellbore
This system acts as very powerful valves.

The BOP stack is located at the casing or wellhead directly under the rotary table on the rig floor.
The BOP stack is an assembly of special devices that may include :

Annular Preventer
Pipe ram preventer
Drilling Spool
Blind Ram
Shear ram
Casing Head

Annular Preventer
The annular preventer is located at the top of the BOP stack assembly
It contained steel-reinforced rubber packing element that closes to seal on drill pipe, kelly, or an open hole
It’s called a “universal preventer”:

Ram Preventer

Ram Preventers close only specific sizes of pipe, tubing or an open hole.
Pipe Ram is to close only on that size pipe for which they are matched.
Blind or Blank Ram is to close only on an open hole.
Shear Rams is to cut the drill pipe and seal the resulting open hole.

Casing Head and Drilling Spool

Casing head is an attachment at the top of casing on which the BOP stack is engaged.
Drilling spool are spacer between preventer. They provide hookups for the choke line (which circulate the “kick” out of the well bore and the kill line which pumps in heavy drilling fluid.

Satu posting lagi

Tidak terasa secara basic drilling hampir selesai, tinggal bagian sirkulasi, next step kita akan
masuk ke bahan yang tidak kalah menariknya :

1. Crude Oil process
2. Artifical Lift
3. LNG Process
4. Work Over dan Well Service

biar menarik , saya serahkan ke pembaca , bagian mana yang akan kita dulukan, suara terbanyak menentukan ...

Silahkan comment untuk memilih nomer apa yang akan kita tampilkan berikutnya ...

p.s. saya hanya berusaha membuat blog ini seinteraktif mungkin.

Drilling 5 (Rotating ..)

The main function of rotating system is to transmit power to rotate drill string and give burden to drilling string above the bit.
Rotating system consisted of Four sub-component :

(1) rotary assembly (2). drill string (3). The Bit. (4) Specialized Down hole tools

Rotating system has function for :
Rotate drill string during drilling operation.
Suspend drill string by slip that attached at rotary table when jointed or release parts/joint of

drill pipe .

Rotating System

1. Rotary Assembly

Rotary table
Master Bushing
Kelly Bushing
Rotary Slips

2. Drill String :

Swivel
Kelly
Drill Pipe (DP)
Drill Collar (DC)

3. The Bit :

Drag Bit
Rock Bit (Roller-Cone Bit)

Diamond Bit.

4. Specialized Down Hole Tools :

Stabilizer
Rotary Reamer
Shock Absorber

Rotary Table :

Generate power to rotate drill string through kelly bushing and kelly. Detaining drill pipe in hole when make up or release drill pipe. Speed of rotary table controlled by a driller with handle that exist in draw work ( driller console).
Rotary Table located in floor of rig beneath crown block and precisely the above hole. Work with master bushing, kelly bushing to rotate kelly and drill pipe network.

Rotary Slip :

As Holder drill pipe at joining or release of section of drill string.

Work Mechanism :
When make up and releasing the pipe, the slip inserted into master bushing at rotary table in order to the pipe not fall when jointed or released.

Drill Pipe :

Connecting kelly to drill collar and the bit.
Giving long of length to penetrate to the deeper formation
Allow to travel up and down of the bit.
Transmit rotation from rotary table.
To circulate the drilling mud from swivel to the bit..


Basic Type :
Standard is used from the surface to the top of drill collars. The normal arrangement is drill pipe followed by drill collars above the bit.
Heavy-Weight DP (HWDP) is used in special situation in place of drill collars where differential wall sticking and other down hole problems are encounter

Stand :
•Drill pipe joint are usually connected and disconnected from the drill stem in section. This section are called “stands”. The Number of joints in a stand is determined by rig height and whether range 2 or range 3 DP is used.
Drill Colar

Giving weight on bit / WOB > 3 ton), so allow drill string in tension when drilling operation to keep hole straight (dog leg).
Making rotation of Drill string stable (2-60 DC).
Strengthen underside from of drill string in order to able to detain torsion

The BIT

The Bit Type :
The Drag Type Bit
The Rolling Cone or “Rock” Bit
The Fixed Cutter (Head) Bit
Miscellaneous

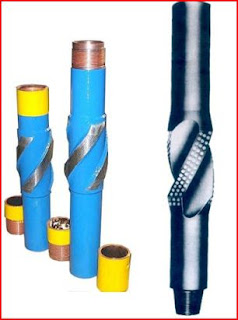

Stabilizer

Stabilizers are used in the “bottom hole assembly” to stabilize the bit and drill collars in the hole during drilling operations.

Improving penetration
Minimize possibility of broken (fatigue) to drill collar.
Prevent pipe sticking

Shock Absorber

Shock Absorber placed underside of installation of drill collar to absorb vibrations and every shock load which possible happened when crushing the formation by the bit once drill interspersed (intermittent) hard and soft formation, so it reduce the possibility of damage of drill stem and the rig.

•Primary function Sock Absorber are to reduce :

(1) drill collar and drill pipe connection fatigue and failure,

(2) Shock loads on the bit, protecting teeth and bearings.

continue ...
